Steg 3 -
Anhållet, bottenplatta och målning
En viktig del av rikthyveln är anhållet. I första hand ska det
hålla exakt 90 grader mot hyveln. Jag går ett steg till och gör
det vikbart, så jag kan välja steglöst mellan 45 och 90 grader.
Detta gör att hyveln också kan användas för att fasa kanter
med.
Jag
börjar med att såga till 4 vinkelräta bitar som ska bli
konsoler. Dessa kommer att limmas ihop 2 och 2 för att det
ska bli riktigt stabilt. Hål för genomgående skruv ska
också borras genom konsolerna, så att limma ihop 2 bitar
är nog det bästa för att det ska hålla.
|
Här är nu konsolerna
ihoplimmade, borrade och fastskruvade på sina rätta
platser.
|
Här
har jag kapat och fräst ur 2 bitar som kommer vara grunden
till anhållet. Biten närmast i bild kommer skruvas fast i
konsolerna. Den andra, med urfrästa spår, kommer
fungera som en glidskiva, så man vid behov kan flytta
anhållet framåt/bakåt.
|
Här
är nu de första delarna på plats. Glidskivan dras fast i
skivan under, som försetts med insatsgängor. Även första
delen av det vikbara anhållet är på plats. Här använde
jag ett par vanliga gångjärn jag hade liggandes.
|
Här ser man delar till låsanordningen, så man kan låsa
fast anhållet i önskad vinkel.
|
Låsanordningen på plats. På bilden kan man också se
att anhållet nu försetts med ytterliggare en bit som kan
höjas och sänkas. Detta pga. att anhållet lyfter när man
tippar anhållet bakåt. Då måste man kompensera detta med
den främre biten.
|
Här ser
man bättre vad som händer när anhållet tippas bakåt.
Genom att släppa ner den främre biten så kommer den att
nå ner till hyvelbordet och problemet är löst. Därmed
är anhållet klart.
|
För
att hyveln ska stå stadigt och kunna dras fast på
arbetsbänken, kapade jag till en bit 6 mm plywood.
|
Bottenplattan
på plats. I samband
med detta så passade jag även på att kladda på lite
färg.
|

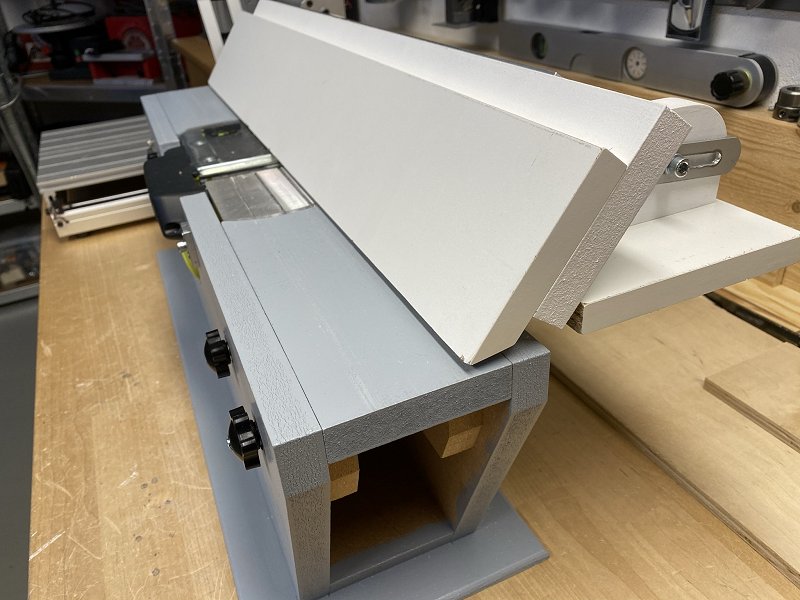

Här
en bild när anhållet är tippat bakåt och främre delen
nersänkt.
|
|
